Kamera, radar och sensorer – så ser den moderna bilen dig

Den moderna bilen är utrustad med avancerad teknik som hjälper den att uppfatta vad som händer runt omkring. Kameror, radar och olika sensorer samlar kontinuerligt in information om vägen, andra fordon, fotgängare och hinder. Tillsammans fungerar systemen som bilens sinnen och ger föraren stöd i allt från parkering till avancerade förarassistanssystem. Men hur fungerar egentligen tekniken bakom denna omvärldsuppfattning? Vad kan en kamera se som radar inte upptäcker, och varför behövs flera olika sensorer samtidigt? I den här artikeln går vi igenom hur kamera, radar och sensorer samverkar för att göra den moderna bilen mer uppmärksam, säker och kapabel i trafiken.

Kameror ger bilen ögon på vägen

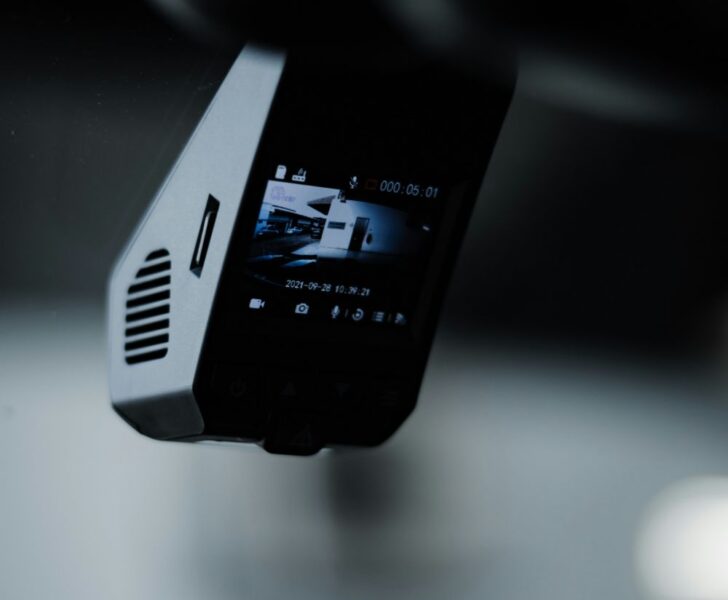

Kameror har blivit en central del av den moderna bilens förmåga att uppfatta omgivningen. Genom att filma området framför, bakom eller vid sidan av bilen kan systemet identifiera sådant som vägskyltar, körfältsmarkeringar, andra fordon och människor. Informationen analyseras i realtid av bilens datorer och används av olika förarassistanssystem. Kameran kan exempelvis hjälpa bilen att upptäcka om fordonet är på väg att lämna sitt körfält eller om en hastighetsskylt har passerats. Tekniken ger bilen en detaljerad bild av trafiksituationen, men har samtidigt vissa begränsningar som gör andra sensorer viktiga.

Så tolkar kameran trafiken

En kamera registrerar visuella detaljer på ungefär samma sätt som människans ögon, men bildinformationen bearbetas av avancerad mjukvara. Systemen kan tränas för att känna igen olika typer av objekt och situationer. Det kan handla om personbilar, lastbilar, cyklister, fotgängare, trafikljus och vägskyltar. Genom att analysera flera bilder efter varandra kan bilen dessutom uppskatta hur objekt rör sig. Kameran kan därför bidra till funktioner som autobroms, adaptiv farthållare och filhållningsassistans. Hur väl systemet fungerar beror dock på kamerans placering, upplösning och förmåga att tolka omgivningen under olika förhållanden.

Kamerabaserade system är särskilt användbara när bilen behöver förstå vad ett objekt faktiskt är. Radar kan exempelvis upptäcka ett föremål och mäta dess avstånd, medan kameran kan bidra med information om föremålets utseende och klassificering. Detta gör kameran värdefull när bilen behöver skilja mellan olika trafikanter. En kamera kan också läsa information som finns på vägskyltar och identifiera tydliga körfältsmarkeringar. På så sätt kan den visuella informationen komplettera andra sensorer och ge bilens styrsystem ett bredare underlag för sina beslut.

När ljuset påverkar kamerans förmåga

Kamerans största styrka är samtidigt en av dess svagheter. Eftersom den är beroende av visuella förhållanden kan exempelvis mörker, kraftigt regn, snö, dimma eller starkt motljus göra det svårare att tolka bilden. Smuts eller is framför kameralinsen kan också försämra systemets funktion. Därför är det viktigt att moderna bilar inte enbart förlitar sig på kamerateknik. Radar och andra sensorer kan fortsätta samla in information även när den visuella informationen är mindre tydlig. Kombinationen av flera tekniker ökar därmed bilens förmåga att upptäcka och bedöma situationer.

Kamerorna används inte heller enbart för att övervaka området framför bilen. I vissa moderna fordon finns flera kameror placerade runt karossen för att skapa en mer omfattande bild av omgivningen. Sidokameror kan hjälpa till vid filbyten och parkering, medan backkameror visar området bakom fordonet. Genom att kombinera bilder från flera håll kan bilen upptäcka objekt som annars riskerar att hamna utanför förarens synfält. Kameratekniken har därmed utvecklats från ett enkelt hjälpmedel för parkering till en viktig del av bilens avancerade säkerhets- och assistanssystem.

Radar mäter avstånd och upptäcker hinder

Radar använder radiovågor för att uppfatta objekt runt bilen och skiljer sig därför från kameran genom att den inte behöver skapa en visuell bild. Systemet skickar ut signaler som reflekteras mot exempelvis andra fordon eller hinder. Genom att analysera den reflekterade signalen kan bilen uppskatta avstånd och relativ hastighet. Detta är särskilt användbart när bilen färdas i trafik och behöver hålla koll på fordon framför. Radar spelar därför en viktig roll i flera förarassistanssystem och är en central teknik när bilen ska kunna reagera på förändringar i trafiken.

Så fungerar bilens radar

En radarsensor kan kontinuerligt mäta hur långt det är till ett objekt och hur snabbt avståndet förändras. Om bilen närmar sig ett framförvarande fordon kan systemet upptäcka detta och beräkna situationen utifrån flera mätningar. Informationen kan sedan användas av exempelvis adaptiv farthållare, där bilen automatiskt anpassar hastigheten för att hålla ett bestämt avstånd. Radar kan även vara en viktig komponent i system som varnar för risker eller hjälper bilen att bromsa om en kollision bedöms vara nära. Tekniken ger alltså bilen information om rörelse och avstånd.

Radar har också fördelen att den i många situationer påverkas mindre av dåliga ljusförhållanden än kameror. Mörker innebär exempelvis inte samma begränsning eftersom systemet arbetar med radiovågor i stället för synligt ljus. Regn, snö och dimma kan däremot fortfarande påverka mätningarna, särskilt under krävande förhållanden. Radar har dessutom sina egna begränsningar när det gäller att tolka vad ett objekt är. En sensor kan upptäcka ett föremål utan att på egen hand ha samma visuella förmåga att klassificera det som en kamera. Därför kompletterar teknikerna varandra.

Radar finns på flera platser

I moderna bilar kan radarsensorer sitta på olika delar av fordonet beroende på vilka funktioner bilen är utrustad med. En radar fram kan övervaka trafiken framför bilen, medan sensorer bak eller på sidorna kan användas för att upptäcka fordon som närmar sig från andra riktningar. Den här informationen kan exempelvis stödja system för filbyte, döda vinkeln-varning och andra säkerhetsfunktioner. Genom att placera flera sensorer på strategiska platser kan bilen skapa en mer omfattande bild av vad som händer runt karossen.

Radar kan också kombineras med kameror för att öka tillförlitligheten i bilens omvärldsanalys. Kameran bidrar framför allt med visuell information och kan känna igen olika objekt, medan radarn ger exakta mätningar av avstånd och rörelse. När informationen sammanförs kan bilens styrsystem få ett bättre underlag än om en enda sensortyp används. Denna så kallade sensorfusion är viktig i allt mer avancerade fordon. Bilen behöver inte bara upptäcka att något finns framför den, utan också förstå var objektet befinner sig och hur situationen förändras över tid.

Sensorerna samverkar för ökad säkerhet

Ingen enskild sensor kan ge bilen en komplett bild av omgivningen i alla situationer. Därför kombineras kameror, radar och andra sensorer för att skapa en mer robust omvärldsuppfattning. Varje teknik bidrar med olika typer av information, och bilens centrala datorer kan jämföra uppgifterna för att bedöma vad som händer. En kamera kan identifiera en fotgängare, radar kan mäta avståndet och andra sensorer kan bidra med information om bilens egen position och rörelse. Tillsammans kan systemen ge förarassistansen ett betydligt bättre beslutsunderlag.

Sensorfusion ger en bredare bild

Sensorfusion innebär att information från flera sensortyper behandlas tillsammans. Om kameran upptäcker ett fordon framför bilen kan radarn samtidigt kontrollera avståndet och hur snabbt fordonen närmar sig varandra. Bilens mjukvara kan därefter kombinera uppgifterna och skapa en mer detaljerad bedömning. Om en sensor tillfälligt ger sämre information kan andra system i vissa situationer fortfarande bidra med data. Det gör tekniken mer motståndskraftig än ett system som enbart bygger på en enda informationskälla. Sensorfusion är därför en grundläggande princip i många moderna säkerhetsfunktioner.

Förutom kamera och radar används även andra typer av sensorer i dagens bilar. Ultraljudssensorer har exempelvis länge använts för parkeringshjälp och kan upptäcka föremål på korta avstånd. Vissa mer avancerade fordon använder även lidar, som arbetar med ljuspulser för att skapa detaljerad information om omgivningen. Vilka sensorer som finns varierar mellan olika bilmodeller och system. Gemensamt är att sensorerna samlar in data som sedan bearbetas av bilens elektronik. Det är alltså inte en enskild sensor som gör bilen uppmärksam, utan samspelet mellan flera tekniska system.

Från mätning till beslut

När sensorerna har samlat in information måste bilen bearbeta den innan en förarassistansfunktion kan agera. Datorerna analyserar exempelvis objektens position, rörelse, avstånd och sannolika färdväg. Systemet kan sedan avgöra om det finns anledning att varna föraren, justera hastigheten eller påverka bilens styrning eller bromsning. Hur avancerade åtgärder bilen får utföra beror på vilket förarassistanssystem och vilken automatiseringsnivå fordonet har. Föraren har fortfarande en viktig roll och måste förstå systemens begränsningar, eftersom sensorerna inte kan garantera att alla trafiksituationer upptäcks korrekt.

Sensorerna måste dessutom fungera tillsammans med bilens övriga system under mycket varierande förhållanden. Vägar, väder, trafikmiljö och ljus förändras hela tiden, vilket ställer höga krav på både hårdvara och mjukvara. Smutsiga sensorer, blockerade kameror eller andra störningar kan försämra funktionerna. Därför kan bilen ge föraren varningar när en sensor inte fungerar som den ska. Den moderna bilens förmåga att uppfatta omgivningen bygger således på ett avancerat samspel mellan datainsamling, signalbehandling och mjukvara, där varje komponent har en bestämd uppgift.
